Todas las partes de una SMART TV (HW y SW)
Una tele parece simple: la enchufas, le das al mando y listo. Pero por dentro es como un pequeño ordenador disfrazado de pantalla gigante. Si alguna vez te has preguntado qué hay ahí dentro —o si te están vendiendo humo—, aquí vas a salir sabiendo más que muchos vendedores.
una televisión: qué hay realmente dentro / guía completa para entender cómo funciona de verdad
Una Smart TV no es solo “una tele con Netflix”. Por dentro es un conjunto de bloques electrónicos y de software que trabajan como un pequeño ordenador. Si entiendes esas partes funcionales, empiezas a comprar mejor, a detectar fallos antes y a saber cuándo merece la pena reparar… o no.
Contenidos:
🧠 Lo primero que debes saber sobre las partes funcionales de una Smart TV
Cuando se habla de partes funcionales de una televisión, no se habla solo de piezas físicas, sino de conjuntos de elementos que cumplen una función concreta dentro del sistema.
Desde el punto de vista de la electrónica (y esto es clave para estudiantes, técnicos o curiosos), una Smart TV se entiende mejor por bloques, no por tornillos.
Los motivos principales para entenderlas son claros:
Saber por qué una TV falla
Entender qué estás pagando
Saber qué se puede reparar
No confundir marketing con tecnología real
En formación técnica siempre se insiste en esto: si sabes cómo fluye la señal, sabes dónde está el problema. Y en una TV moderna, esa señal pasa por muchos filtros, procesadores y capas.
🔹 ¿Por qué merece la pena saber cómo es una televisión por dentro?
Aquí no hablamos solo de curiosidad. A lo largo de los años explicando electrónica, imagen y sonido, siempre aparece el mismo patrón: quien entiende mínimamente un producto, compra mejor y evita que le tomen el pelo.
Da igual si eres:
alguien curioso,
un estudiante,
alguien que quiere intentar reparar su tele,
un técnico que quiere refrescar conceptos,
o alguien que quiere vender piezas de una TV rota.
Entender las partes funcionales de una televisión, su hardware y software, y sus características técnicas, te pone un paso por delante. Y eso, en tecnología, se nota en el bolsillo.
⚙️ Partes funcionales de una Smart TV y sus características principales
1️⃣ Bloque de entrada de señal
Es el punto de partida. Aquí entra todo:
Antena (TDT)
HDMI (consolas, PC, decos)
USB
Internet (Ethernet o Wi-Fi)
Este bloque se encarga de recibir la información, sea imagen, sonido o datos. Si aquí hay un problema, la TV “no ve” nada, aunque esté encendida.
📌 En muchas reparaciones, el fallo no está en la pantalla, sino en este bloque.
2️⃣ Bloque de procesado (el cerebro)
Aquí entra la placa base o mainboard, con:
CPU
memoria RAM
almacenamiento interno
procesador de imagen y audio
Este bloque:
ejecuta el sistema operativo,
gestiona apps,
procesa la imagen antes de enviarla al panel.
En la práctica, una Smart TV es un ordenador sin teclado, y este bloque marca la diferencia entre una TV rápida o desesperante.
3️⃣ Bloque de control de pantalla
Aquí encontramos:
placa T-Con
circuitos de sincronización
- mando a distanica
Su función es traducir la imagen procesada a señales que entiende el panel.
Cuando falla:
aparecen líneas,
parpadeos,
media pantalla negra.
Es una de las partes más delicadas.
4️⃣ Bloque de visualización (el panel)
Este es el conjunto de capas que forman la pantalla:
cristal protector
filtros polarizados
cristal líquido (LCD) o píxeles OLED
filtros de color
retroiluminación (si no es OLED)
Aquí se define:
calidad de imagen,
brillo,
contraste,
consumo energético.
📌 Es también la parte más cara del televisor.
5️⃣ Bloque de sonido
Incluye:
procesador de audio
amplificación
altavoces
Cumple, pero rara vez destaca. Por eso mucha gente termina usando barras de sonido.
6️⃣ Bloque de alimentación
Convierte la corriente de casa en los voltajes internos.
Si falla, la TV:
no enciende,
se apaga sola,
queda en standby.
Es una de las piezas más reparables.
7️⃣ Bloque de conectividad
Wi-Fi, Bluetooth, red, mando a distancia…
Permite que la TV sea realmente smart.
Además de otras conexiones de los otros puertos de la TV por detrás.
🧠 Bloques funcionales de una televisión
Si lo miramos como ingenieros, una TV se divide en bloques funcionales:
Entrada de señal (antena, HDMI, red)
Procesado
Gestión de imagen
Control del panel
Sonido
Alimentación
Este enfoque es el que se usa para:
estudiar,
reparar,
diagnosticar fallos.
📌 Tabla resumen rápida (escala de valores de las partes)
| Bloque | % del valor de la TV |
|---|---|
| Pantalla | 50 % |
| Electrónica principal | 15 % |
| Alimentación | 5 % |
| Software y sistema | 5 % |
| Sonido + conectividad | 5 % |
| Carcasa y estructura | 5 % |
| Otros / montaje | 15 % |
Aquí conocerás todas las partes de una TV
🧱 Partes externas de una televisión (lo que todos vemos)
Carcasa, estructura y soportes
La mayoría de televisores usan plásticos ABS o policarbonato, materiales ligeros, resistentes al calor y baratos de producir. No es casualidad: reducen peso y coste sin comprometer demasiado la rigidez.
Aquí entran:
Carcasa trasera
Marco frontal
Soporte de pie o anclaje VESA para pared
Tornillería (normalmente métrica estándar)
El peso de una TV depende mucho de:
tamaño del panel,
tipo de pantalla (OLED pesa menos que LCD con backlight),
calidad del chasis.
Puertos y conexiones externas de una Smart TV
Aunque estén “por fuera”, estas conexiones van directas a las placas internas:
HDMI → consolas, decodificadores, PC
USB → pendrives, discos duros, grabación
Antena RF → TDT
Ethernet / Wi-Fi → internet
Salida óptica / jack → sonido externo
RCA / AV (cada vez menos común)
Aquí ya se ve algo importante: una tele no es solo una pantalla, es un centro de conexiones.
Cómo funciona el mando & Dónde está el receptor en la TV
diodo emisor en su extremo hacia un receptor en la TV, que es un pequeño sensor, generalmente una lente oscura en el marco frontal, que decodifica la señal para cambiar canales, volumen, etc.; al presionar un botón, se genera un código que el sensor de la TV interpreta para ejecutar la función.
- Busca una pequeña lente oscura o un punto transparente en el marco frontal de tu televisor, usualmente cerca del logo de la marca o en la parte inferior central.
- Es un pequeño sensor que se encarga de “ver” la luz infrarroja del mando

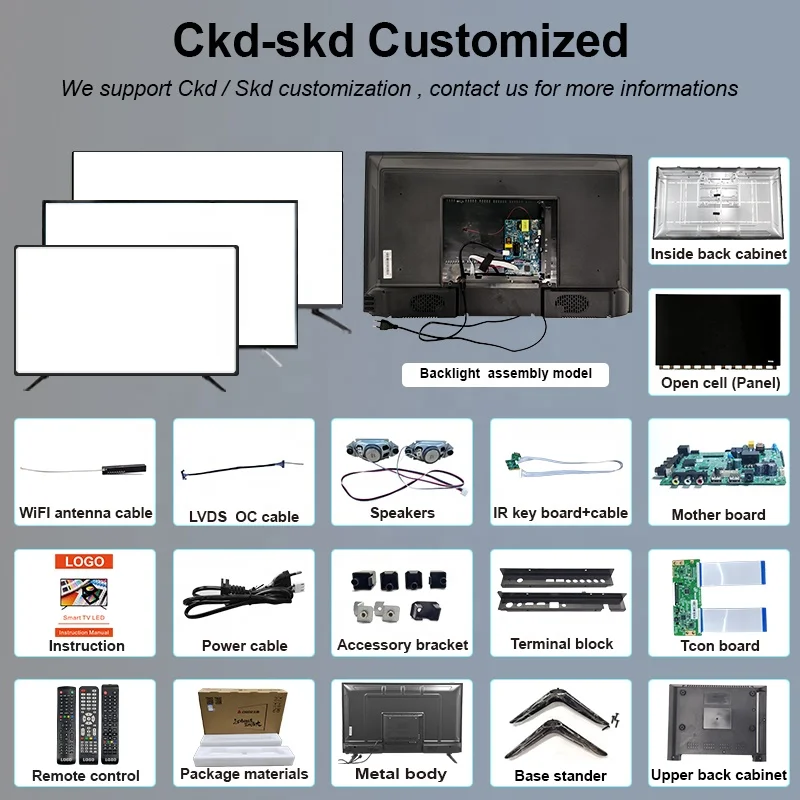

⚙️ Partes internas de una televisión: el hardware real
Placa base o mainboard (el cerebro)
Es la placa principal. Si esto falla, la tele “se vuelve tonta” o directamente no arranca.
Incluye:
Procesador (CPU)
Memoria RAM
Memoria flash
Procesador de imagen y sonido
Funciona igual que un ordenador: sin ella no hay sistema operativo, ni apps, ni menú.
Fuente de alimentación
Convierte la corriente de casa en voltajes internos (5 V, 12 V, 24 V…).
Es una de las partes que más se rompe y más se repara.
Cuando una tele:
no enciende,
parpadea,
se apaga sola,
muchas veces el problema empieza aquí.
Placa T-Con (Timing Controller)
Esta placa comunica la mainboard con el panel. Controla:
filas y columnas de píxeles,
sincronización de imagen.
Fallos típicos:
líneas verticales,
media pantalla negra,
imagen desfasada.
Es pequeña, pero crítica.
Módulos de red y señal
Sintonizador de antena
Wi-Fi / Bluetooth
Ethernet
Permiten ver TDT, conectarse a internet y usar el mando.
Altavoces internos
Sencillos, funcionales. No son Hi-Fi, pero cumplen.
Dos canales para estéreo y poco más.
PANEL de PANTALLA
Retroiluminación (backlight)
En TVs LED/LCD, la imagen no se ve sin luz detrás.
Tipos:
LED lateral
LED directo
Cuando falla:
hay sonido,
la pantalla parece apagada,
pero con una linterna puedes “ver” la imagen.
En OLED, esto no existe: cada píxel se ilumina solo (por eso son más caras).
🖥️ Capas del panel de la pantalla (cómo se fabrica la imagen)
Aquí está la magia visual.
En una TV LCD/LED típica tenemos:
Cristal protector frontal
Filtros polarizados
Capa de cristal líquido
Filtros de color
Difusores y reflectores
Retroiluminación LED
Cada capa mejora algo: brillo, contraste, color, ángulo de visión.
Cuantas más capas y mejor calidad, mejor imagen… y más precio.
Ahora el final, todo lo VIRTUAL
💾 Software, firmware y sistema operativo
Una Smart TV tiene varios niveles de software:
Firmware / BIOS → arranque básico
Sistema operativo → Android TV, WebOS, Tizen
Aplicaciones → Netflix, YouTube, etc.
Funciona exactamente como un ordenador, solo que controlado con mando.
📊 Tabla orientativa: cuánto vale realmente cada parte funcional de una Smart TV (gama media)
EJEMPLO Smart TV tipo: 50–55” | 4K | LED Direct | Android TV / WebOS
| Parte funcional de la TV | Qué incluye exactamente | Valor técnico estimado (€) | Por qué vale eso |
|---|---|---|---|
| Panel de pantalla | LCD + filtros + cristal frontal | 180 – 250 € | Es la parte más cara; si se rompe, no compensa reparar |
| Retroiluminación (backlight) | Tiras LED + difusores | 25 – 40 € | Fallo típico; coste bajo comparado con el panel |
| Placa base (mainboard) | CPU, RAM, flash, vídeo, audio | 35 – 60 € | Aquí se nota la gama real del televisor |
| Procesador (CPU) | Integrado en la mainboard | 8 – 15 € | No es potente, pero es clave para fluidez |
| Memoria RAM (≥2 GB) | DDR integrada | 5 – 8 € | Justa pero suficiente para uso normal |
| Almacenamiento interno | Flash eMMC | 4 – 6 € | Apps y sistema |
| Placa T-Con | Control de píxeles | 12 – 20 € | Pequeña, pero crítica |
| Fuente de alimentación | Conversión AC → DC | 18 – 30 € | Muy reparable |
| Módulos de conectividad | Wi-Fi, BT, sintonizador | 8 – 15 € | Da el “smart” real |
| Altavoces internos | 2 altavoces estéreo | 5 – 10 € | Funcionales, no Hi-Fi |
| Puertos y conectores | HDMI, USB, RF, óptico | 5 – 8 € | Poca diferencia entre marcas |
| Carcasa + chasis | Plástico ABS + estructura | 15 – 25 € | Afecta a peso y rigidez |
| Soporte / peana / VESA | Base o anclaje | 5 – 10 € | Simple, pero necesario |
| Licencias software / SO | Android TV, WebOS, etc. | 5 – 10 € | No es “gratis” |
| Montaje, logística y control | Producción y ensamblado | 25 – 40 € | Coste oculto |
💰 Coste técnico total estimado ➡️ ≈ 380 – 530 €
Ese es el valor real de una Smart TV de gama media, sin marketing, sin marca y sin márgenes comerciales.
Videos explicativos de las parte de SMART TV
Aquí entenderás bien bien TODO!!!
TODO acerca de lo que tiene una televisión inteligente
Ahora bien, todo esto seía información para un técnico, y que haría con la TV??? pues aquí lo sabes –>
🛒 Elige televisores y accesorios con mejores partes funcionales
Si buscas una Smart TV bien equilibrada, fíjate en:
procesador decente (no solo resolución),
suficiente RAM,
buen panel (no solo “4K”),
variedad de puertos HDMI,
sistema operativo actualizado.
Y en accesorios:
Android TV Box,
barras de sonido,
adaptadores HDMI inteligentes.
Esto te será útil a la hora de cómo elegir una Smart TV sin caer en el marketing
🛠️ Guía práctica: cómo evaluar las partes funcionales de una Smart TV
Paso a paso, antes de comprar o reparar:
1️⃣ Mira el panel (tipo y tecnología).
2️⃣ Revisa el procesador y RAM.
3️⃣ Comprueba puertos y conectividad.
4️⃣ Valora el sistema operativo.
5️⃣ Calcula si una reparación compensa (panel casi nunca).
Este criterio evita pagar de más y también evita arreglos absurdos.
Lista de reproducción
🔧 Qué partes se pueden arreglar, vender o reutilizar
👉 Ideal para segunda mano o proyectos DIY.
Reparables:
fuente de alimentación,
T-Con,
backlight,
placas de red.
Difíciles o caras:
panel completo,
OLED dañado.
Vendibles:
fuentes,
placas,
módulos Wi-Fi,
altavoces.
💪 Ventajas reales de tener bien definidas las partes funcionales en tu TV
Entender y tener buenas partes funcionales en tu Smart TV no es un lujo, es una ventaja práctica.
Fortalezas claras
Mejor calidad de imagen y sonido
Sistema más rápido y estable
Mayor vida útil del televisor
Reparaciones más viables
Mejor valor de reventa
Cuando una TV está bien equilibrada (panel + procesador + software), se nota desde el primer uso. Y cuando no lo está, también… sobre todo con el paso del tiempo.
Beneficios y 🧠 Consejos y trucos para sacar el máximo partido a tu Smart TV
Aquí van consejos que suelen marcar la diferencia en el uso diario:
Desactiva apps que no uses → liberas RAM
Actualiza firmware solo cuando sea necesario
Usa regletas con protección → cuidas la fuente de alimentación
Evita brillo al 100 % constante → alargas vida del panel
Usa HDMI adecuados → no todos son iguales
Estos pequeños detalles evitan muchos fallos típicos que luego parecen “averías misteriosas”.
🛒 Guía de compra: televisiones y complementos con mejores partes funcionales
Si el objetivo es comprar bien, céntrate en esto:
Para televisores
Panel de calidad media-alta (no solo tamaño)
Procesador decente (mínimo 4 núcleos)
Sistema operativo actualizado
Puertos HDMI suficientes
Para complementos
Android TV Box (revive TVs antiguas)
Barras de sonido
Dispositivos HDMI inteligentes
A veces un accesorio bien elegido mejora más la experiencia que cambiar de tele.
🔧 Especificaciones técnicas clave en las partes funcionales de una Smart TV
(y cómo leer la ficha técnica y el manual sin perderte)
Una de las cosas que más se repite en clase y en la práctica real es esta: la mayoría de la gente compra una televisión sin saber leer su ficha técnica. Y ahí es donde empiezan los errores.
Para entender bien las partes funcionales de una Smart TV, hay que fijarse en estas especificaciones técnicas esenciales, siempre asociadas a modelo, serie y marca (muy importante cuando buscas repuestos o actualizaciones):
Especificaciones realmente relevantes
Modelo exacto y serie → determina placas, panel y firmware compatibles
Tipo de panel → LED, QLED, OLED (afecta a imagen, peso y precio)
Resolución real y frecuencia → 4K no siempre implica mejor calidad
Procesador y núcleos → clave en fluidez del sistema
Memoria RAM y almacenamiento interno → apps y velocidad
Tipo de retroiluminación → Edge LED, Direct LED, sin backlight (OLED)
Sistema operativo → Android TV, WebOS, Tizen
Conectividad → HDMI (y versión), USB, Wi-Fi, Bluetooth
Aquí es donde se nota la diferencia entre marketing y tecnología real. Muchas TVs presumen de “Smart”, pero luego van justísimas de hardware.
Conclusiones sobre partes de un televisor
Una televisión no es magia. Es electrónica bien organizada, capas bien pensadas y software optimizado. Cuanto más sabes, mejor compras, mejor reparas y menos te engañan.
✅ ¿merece la pena entender y cuidar las partes funcionales de una Smart TV?
Sí, sin duda. Entender las partes funcionales de una Smart TV te permite:
gastar mejor tu dinero,
evitar engaños,
reparar con criterio,
elegir con cabeza.
Al final, una televisión no deja de ser electrónica organizada por bloques, y cuanto mejor conozcas esos bloques, mejor usuario serás.
Preguntas frecuentes (faq) sobre PARTES técnicas de las TELEVISIONES
❓ FAQ – Preguntas frecuentes sobre partes de una Smart TV
¿Cuáles son las partes de un Smart TV?
Panel, placa base, fuente de alimentación, T-Con, módulos de red, altavoces y software.
¿Cuáles son las partes del televisor que fallan más comúnmente?
Fuente de alimentación, retroiluminación y T-Con.
¿Qué contiene un Smart TV?
Hardware electrónico + sistema operativo + aplicaciones.
¿Qué tiene que tener una Smart TV?
Conectividad a internet, sistema operativo, procesador y panel.
¿Cómo se llama el aparato que vuelve el televisor Smart TV?
Android TV Box o dispositivo Smart externo.
¿Cuál es la parte más cara de un televisor?
El panel (pantalla).
¿Cuáles son las 7 secciones de la TV?
Entrada, procesado, control de imagen, panel, sonido, alimentación y conectividad.
¿Cómo se llama la pieza para hacer una Smart TV?
Placa base con sistema operativo o dispositivo Smart externo.
❓ FAQ – Preguntas sobre bloques funcionales de una TV
¿Qué es un bloque en televisión?
Es un conjunto de componentes que cumplen una función concreta dentro del sistema.
¿Cuáles son las partes de un televisor y sus funciones?
Panel (imagen), mainboard (procesado), fuente (energía), T-Con (control), sonido y conectividad.
¿Cuáles son las 7 secciones de la TV?
Entrada, procesado, control de imagen, visualización, sonido, alimentación y conectividad.
¿Cuáles son las partes del televisor que fallan más comúnmente?
Fuente de alimentación, retroiluminación y T-Con.
¿Qué es un bloque de funciones?
Una división funcional que simplifica el análisis y diagnóstico de un sistema.
¿Qué son los bloques televisivos?
La organización funcional interna de una TV moderna.
¿Qué función cumple el bloque?
Procesar, transformar o distribuir señales dentro del televisor.
¿Qué es el Bloque A en la TV?
Suele referirse al bloque de entrada o alimentación, según el esquema técnico usado.
¿Te ha ayudado esta Web sobre televisores? --> COMENTA 👍
Desde aquí queremos estar pendientes de que se cumplen las expectativas de búsqueda e información de nuestros usuarios. Así pues, ayúdanos a mejorar, con un comentario halagador o una crítica constructiva ¡¡GRACIAS!!
